Học khuônTrong phần này, bạn sẽ học về mô phỏng từng bước chuyển động mở khuôn bằng hình ảnh. Xem “Chức năng của sản phẩm đúc – Xử lý phần không góc thoát ” Chi tiết cho điểm quan trọng (Lõi trượt và lõi nới lỏng) trong mỗi bước.

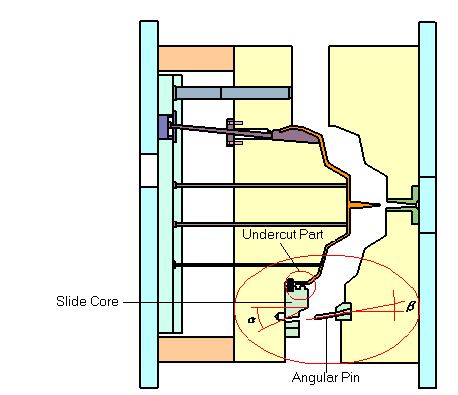

Mở khuôn (bắt đầu) . . . . khuôn đã đóng
Nhựa nóng chảy điền đẩy khuôn, Khi nguội và đông đặc hoàn toàn, Khuôn sẽ đóng dưới áp lực lớn, từng bước từ bắt đầu tới mở ra.
Nếu ở đây có phần không góc thoát “undercut” trên sản phẩm ở một điểm, nó sẽ được sử lý cùng một lúc. Việc này được thực hiện bởi chốt xiên và lõi trượt.
Do vậy đòi hỏi phải có sự tính toán giữa chốt xiên và con trượt. Nếu góc nghiêng của con trượt a là không không lớn hơn góc nghiêng của chốt xiên b, như vậy chúng sẽ va chạm với nhau khi mở khuôn/đóng khuôn.
Giá trị nên lấy : a=b + góc hở (góc hở = 2 đến 5, tuy nhiên, b 20)

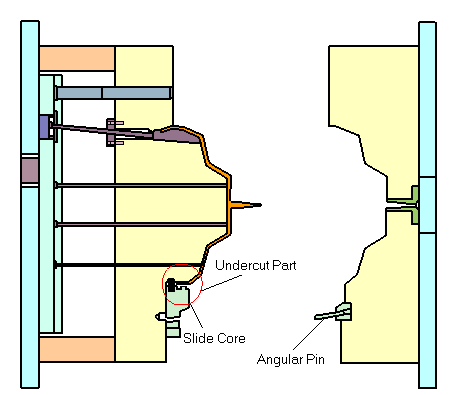

Khuôn mở (hoàn toàn) . . . . khuôn mở hoàn toàn
Sau khi chốt xiên con trượt ra khỏi hết lõi trượt, khuôn mở nhanh. Lõi trượt phải được thoát ra khỏi vị trí phần không góc thoát trên sản phẩm tại điểm đó.

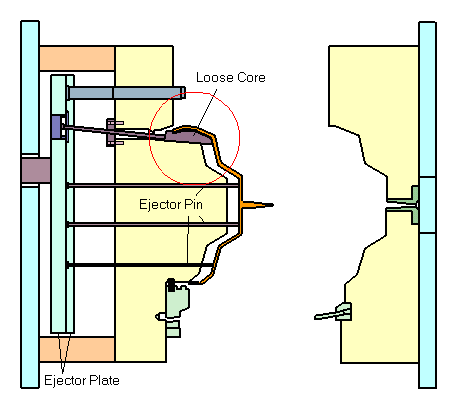

Bộ phần đẩy (bắt đầu) . . . tấm đẩy đi lên
The tấm đẩy đẩy các chốt đẩy “ejector pin” và lõi nới lỏng “loose core” bởi phần đẩy của thiết bị trên khuôn, và sản phẩm từ từ rời ra.
Cần đặc biệt chú ý kiểm tra để không có gân “ribs” và vấu “bosses” trên hành trình của lõi nới lỏng di chuyển (khoảng hành trình). Bởi vì lõi nới lỏng không không di chuyển bên trong của gân và vấu.

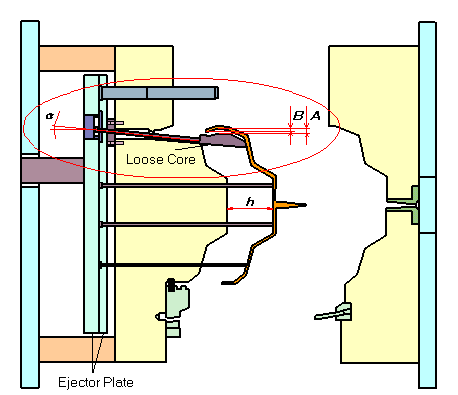

Đẩy sản phẩm (hoàn thành) . . . tấm đẩy hết hành trình
Khi tấm đẩy “ejector plate” đi hết hành trình, thì lõi tháo lỏng “loose core” phải di chuyển về phía có thể tháo sản phẩm ra được. phải chú ý đến phần sau đây khi xử lý phần không góc thoát “undercut” sử dụng lõi nới lỏng.
Nếu lõi nới lỏng không di chuyển về phía trong để sản phẩm có thể tháo ra được, thì sẽ không lấy được sản phẩm ra.
B : Độ dài của phần không góc thoát
Giá trị nên lấy : A =B + (3 tới 5) mm
Ngoài ra, Nếu hành trình đẩy của sản phẩm là h, góc nghiêng của Cần đẩy “slide rod” a sẽ là:
a@=(A/h)
