Học khuônPhần này sẽ trình bày các kiểu khuôn cơ bản và chuyển động của nó để đúc ren vit. Đúc khuôn ren vít tương tự như có phần cắt ngang. Có một vài phương pháp đúc khác nhau tùy theo hình dạng của ren vít hoặc loại ren vít (ren trong hoặc ngoài), và mỗi phương pháp sẽ giải thích ở hình mô phẳng dưới đây
Các loại ren trên sản phẩm đúc

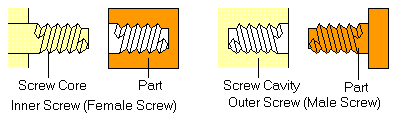

Ren vít được chia ra làm ren trong (ren cái) và ren ngoài (ren đực). Khi đúc ren, Nếu sản phẩm có ren được đúc hoàn thiện thì chi tiết là máy ép của ren có thể bị hỏng khi lấy ra khỏi khuôn, hoặc quá trình được sẽ rất khó khăn; Do đó, điều đó là cần thiết để dừng ưu điểm đề xuất như chỉ bên dưới
Đúc ren trong
Sau đây là một số cách để đúc như khi sản phẩm có ren trong, việc chọn cách này tùy theo hình dạng và kiểu ren.
Đúc lõi ren cố định
Khuôn được tạo biên dạng trực tiếp vào ren như lõi khuôn có dạng ren, và được cố định.
Chi tiết được tháo bằng tay sau khi đúc. Do đó nó thường không được đúc bán tự động hay bằng hệ thống tự động.
Đúc đẩy cưỡng bức
Sản phẩm đúc sẽ bị đẩy mạnh bởi tấm đấy, các này thường được sử dụng khi hình dạng của sản phẩm dạng tròn và vật liệu đúc nhựa như nylon, polyethylene hoặc polypropylene.
Đúc tháo sản phẩm cùng lõi ren
Cách này được thiết kế để khi đẩy sản phẩm có biên dạng ren ra khỏi lòng khuôn, đồng thời đẩy luôn cả insert biên dạng ren, sau khi rơi ra khỏi khuôn, sản phẩm và insert mới được tách ra.

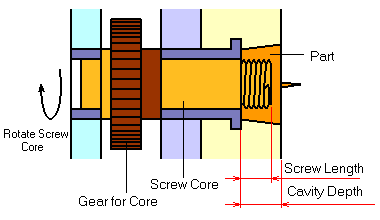

Đúc nhựa lõi ren quay
Khi khuôn mở ra, lõi ren sẽ được quay tại vị trí của nó để tháo sản phẩm đúc ra.
Theo cách này sản phẩm đúc sẽ cần phần chống xoay (để không xoay theo trục có ren).
Ngoài việc chống sản phẩm xoay theo trục, còn đòi hỏi một cơ cấu đẩy sản phẩm, trừ khi chiều dài phần ren của lõi ren chỉ nhỏ hơn chiều sâu của phần cối cavity trên khuôn.

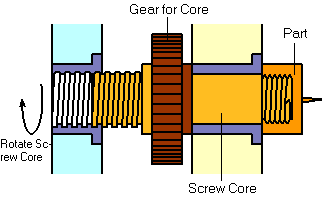

Đúc nhựa lõi ren quay và lùi
Sản phẩm đúc sẽ được tháo ra khỏi khuôn nhờ lõi ren được thiết kế để vừa quay vừa lùi về phía sau. Trường hợp này người thiết kế phải làm cho bước ren ở lõi ren, và bước ren ở trục quay phải giống nhau, nếu không ren sẽ bị phá vỡ.
Cố đinh lõi ren quay như thế nào
Vì cần truyền lực để quay lõi ren khi đúc có ren quay, nên tính toán vị trí của Lõi “core” là cần thiết. Có thể bố trí vị trí lõi theo vòng tròn hoặc đường thẳng.

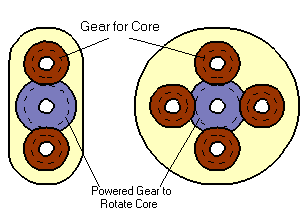

Bố trí theo vòng tròn

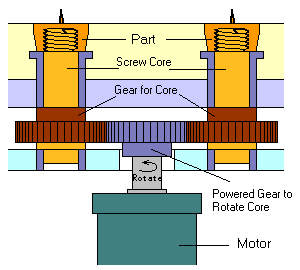

Bánh răng quay lõi được bố trí trên một vòng tròn, tại tâm của nó có đặt bánh răng chuyển động.
Bố trí lõi ren theo đường thẳng
Lõi được bố trí trên một đường thẳng để ăn khớp với thanh răng chuyền.
Đúc ren ngoài
Dưới đây là các phương pháp để đúc ren khác . Giống với phương pháp đúc ren trong, Sử dụng phương pháp nào là tùy theo hình dạng của chi tiết hoặc ren.
Đúc hốc ren cố định
Tương tự như đúc lõi ren cố định cho ren trong, cối “cavity” có dạng ren như ren của sản phẩm và sản phẩm đúc được tháo rời ra bằng tay. Cần tạo một lỗ lục giác trên đế của sản phẩm để tháo rời chúng ra.
Đúc ren đẩy cưỡng bức
Giống như khuôn đúc đẩy cưỡng bức với ren trong, Sản phẩm được đẩy mạnh bằng chốt đẩy “ejector pin”. Phương pháp này chỉ dùng khi vật liệu của chi tiết có tính đàn hồi, và có dạng ren tròn.
Đúc ren dùng lõi trượt
Phương pháp này sử dung lõi trượt “slide core” để tháo các chi tiết sau đúc. Một Cam xiên “angular cam” được dùng để cho lõi trượt chuyển động vì vậy lõi trượt sẽ được di chuyển sau khi khuôn mở hoàn toàn.
Phương pháp này khó để đạt độ chính xác đúc, no có thể tạo nên Ba via “flash” ở khe tiếp ráp với lõi trượt. Vì thế, nên tạo phần vát trên ren như hình vẽ bên dưới, và làm chỗ ghép nối ở đó nhằm đạt được độ chính xác để loại bỏ khuyết tật.
Nếu ba via xuất hiện tại vị trí mối ghép, ren đúc sẽ không chính xác. Ngay cả khi có ba via tại vị trí mối ghép, ren đúc vẫn chính xác
